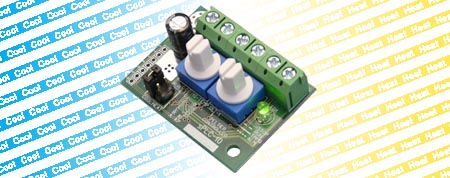

ペルチェコントローラ  sPLC-10

超小型ユニバーサル温調器ペルチェコントローラです。

■ 製品概要

● モジュールサイズ　幅40mm x 奥行30mm x 全厚18.5mm
● PWM駆動方式（単方向）
● デジタルPI制御

■ 主な電気仕様

● ボード電源電圧　DC 5V ～ 24V
2電源接続により、ペルチェ素子を1V ～ 24Vの範囲で駆動可能
● 最大駆動電流 8A
● NTCサーミスタ専用（標準仕様 R25=10kΩ、B=3435）

● 温度設定範囲 -39 ～ +99 ℃
接続を変えることにより、冷却動作または加熱動作の選択が可能
● ロータリースイッチによる温度設定
設定分解能 1℃

■ カスタマイズ

温度センサーの仕様のカスタマイズや周辺デバイスに関する確認事項です。

カスタマイズ項目	お見積、ご注文の際にカスタマイズ 項目をご指定ください。

■ 付属品

● ショートソケット 1個
● 取扱説明書

■ 注意事項

● 製品の仕様・外観は改良のため変更する場合があります。
● NTCサーミスタの仕様は変更可能です。

■ 取扱説明書 ／ FAQ

ブローシャ	PDFファイル　約1.2MB
取扱説明書（本体）	PDFファイル　約700KB
PI制御パラメータの設定	PDFファイル　約1.9MB
FAQ	よくあるご質問
* PDFファイルは印刷は可能ですが編集は不可となっておりますので 　予めご了承ください。

本製品に関するお問い合わせは、下記までお願いいたします。
合同会社クラッグ電子 http://kurag.o.oo7.jp/kurag-el/
